产品概述

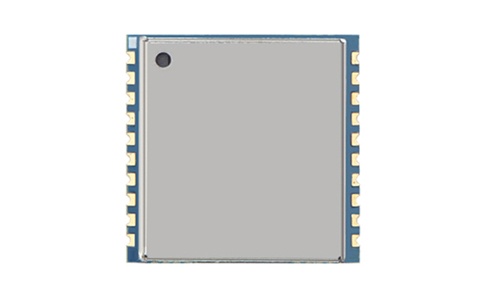

UR3123是一款高性能超高频微型模块RFID设备，核心基于IMPINJ(英频杰)最新E系列引擎平台设计。
该RFID设备领先支持IMPINJ Gen2X增强性能，可全面支持测温、LED等各类传感电子标签读写。
Gen2X技术大幅提升RFID解决方案性能，能加速盘点效率、增加电子标签读取范围，适配更多复杂场景。
其小尺寸设计完美适配嵌入式应用，支持外接高增益天线，读取距离超12米，性能强劲。
作为核心RFID设备，该模块能快速处理海量电子标签，提供稳定可靠的射频识别核心，是手持终端与智能设备的理想选择。
其核心应用于手持终端开发、工业打印机开发领域，同时广泛适配读写器开发、嵌入式系统开发等多种RFID系统。
可无缝集成到工业打印机、手持终端中，实现电子标签读取与打印一体化操作，提升作业效率。
核心功能特点
1. 深度基于IMPINJ(英频杰) E310芯片开发，依托IMPINJ核心技术优势，保障RFID设备高性能稳定运行。
2. 充分支持Gen2X功能，极致发挥IMPINJ芯片潜能，提升RFID设备读写效率与数据传输稳定性。
3. 全面兼容ISO18000-6C EPC CLASS1 G2标准的电子标签，适配各类主流电子标签读写需求。
4. 工作频率840～960MHz，可按不同国家或地区要求灵活调整，适配全球多区域RFID应用场景。
5. 支持广谱跳频(FHSS)或定频发射方式，自带RSSI功能，抗干扰能力强，适配工业复杂应用环境。
6. 输出功率高达33dBm，功率强劲，搭配外接高增益天线可充分发挥远距离读写优势。
7. 读取距离＞12m（外接8dBiL天线，标签E41），读写范围广，满足手持终端、工业打印机远距离使用需求。
8. 峰值标签询查速度＞350张/秒，可快速处理海量电子标签，提升RFID设备作业效率。
9. 标签缓存容量充足，1000张标签@96bit EPC，750张@最长128bits EPC，保障高效读写不卡顿。
10. 支持应答模式和自动实时询查模式，适配不同RFID设备应用场景，操作灵活便捷。
11. 支持EPC和TID两种防冲突模式，有效避免电子标签读写冲突，提升识读准确性。
12. 提供11种不同链路模式，可根据手持终端、工业打印机等不同场景选择，适配各类复杂环境要求。
13. 内置三种智能盘存模式，能精准适配从高密度快速读取到远距离弱信号捕捉的各类复杂场景。
14. 配备1路MMCX-J型天线接口，可便捷连接外接天线，拓展RFID设备读写距离与适用场景。
15. 低功耗设计，采用单+4.5V~+5.5V供电，适配手持终端等移动RFID设备长时间使用。
16. 配备4路GPIO接口（2输入2输出），拓展性强，满足手持终端、工业打印机等嵌入式开发需求。
17. 支持RS232串行通讯接口（3.3V TTL电平），通讯稳定，适配多种RFID设备开发场景。
18. 稳定性高，配备外置散热片，采用空气冷却散热方式，保障RFID设备长时间稳定运行。
物理参数
型号：UR3123
尺寸：57.5mmx37mmx6mm，小尺寸设计，适配手持终端、工业打印机嵌入式安装需求。
重量：100g，轻便易集成，不占用设备过多空间，贴合微型模块设计理念。
电气参数
电源电压：DC5V，极限6V，供电稳定，适配手持终端、工业打印机等RFID设备供电场景。
工作电流：1.5A，最大1.65A，功耗合理，兼顾RFID设备性能与节能需求。
工作湿度：< 95% @ 25 °C，无凝露，适应工业、办公等多数室内外RFID设备应用环境。
工作温度：-20 °C ~ + 55 °C，耐温性强，适配不同地域气候环境使用。
存储温度：-20 °C ~ + 85 °C，便于储存和长途运输，降低RFID设备存储损耗。
接口参数
GND：地，共2组（底面焊盘序号1），保障RFID设备运行安全，减少信号干扰。
VCC：电源，共2组（底面焊盘序号2），为RFID设备提供稳定供电支持。
GPO1：通用输出口1（3.3VTTL电平），底面焊盘序号4，支持外接设备控制。
GPO2：通用输出口2（3.3VTTL电平），支持外接设备控制，拓展RFID设备功能。
GPI1：通用输入口1（3.3VTTL电平），可接收外部信号输入，适配手持终端开发需求。
BUZZER：蜂鸣器输出，高电平有效，已驱动，可输出电流，提升RFID设备操作反馈体验。
RXD：串行通讯数据输入端，底面焊盘序号5，适配3.3V电平，保障通讯稳定。
TXD：串行通讯数据输出端，底面焊盘序号6，适配3.3V电平，实现数据高效传输。
Reserved：保留接口，共2组，为RFID设备后续功能升级预留空间。
GPI2：通用输入口2（3.3VTTL电平），底面焊盘序号3，提升输入拓展性。
EN：使能端，高有效，可选择内部10k电阻上拉至VCC，灵活控制RFID模块启停。
RS485_CTRL：RS485方向控制，提升RFID设备通讯灵活性，适配工业场景应用。
开发参数
指令集：提供C语言指令集，满足专业RFID设备开发需求，便于手持终端、打印机开发调试。
Demo：提供C#、delphi、JAVA等多语言演示软件及源代码，降低开发门槛，快速上手。
Dll库：提供C#、VB、JAVA等多语言库及库说明，适配不同开发语言需求，助力快速集成。
射频参数
接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C，兼容主流RFID协议，适配各类电子标签。
工作频率：840～960MHz，可按不同国家或地区要求调整，适配全球RFID应用场景。
输出功率：5-35dbm，功率可调，适配手持终端、工业打印机等不同读写距离需求。
输出功率精度：+/- 1dB，精度高，保障电子标签读写稳定性与准确性。
接收灵敏度：< -75 dBm，灵敏度高，可精准捕捉远距离弱信号，提升识读成功率。
天线连接保护：支持天线自动微调谐和天线失效检测，保护RFID设备及天线，延长使用寿命。
标签信号检测：支持信号RSSI值检测，可实时监测电子标签信号强度，保障RFID设备读写稳定。
