IMPINJ四通道读写器模块RFID设备UR3153
UR3153超高频读写器概述
UR3153是一款高性能四通道超高频RFID设备模块，基于IMPINJ（英频杰）E310芯片开发，支持Gen2X增强性能，可读取测温、LED等各类传感电子标签。四天线接口设计满足大部分应用需求，支持外接高增益天线，读取距离超20米。主要应用于读写器开发、嵌入式系统开发，并广泛适配各类智能柜、资产定位监控等多种RFID系统。
核心功能特点
1. 基于IMPINJ E310芯片开发，支持Gen2X增强性能。
2. 兼容ISO18000-6C EPC CLASS1 G2标准电子标签。
3. 工作频率分区域适配：FCC 902-928MHz、ETSI 865.6-867.6MHz、SRRC-MII 920-925MHz。
4. 支持广谱跳频(FHSS)或定频发射方式，自带RSSI功能，抗干扰能力强。
5. 输出功率最高33dBm，外接高增益天线可充分发挥远距离读写优势。
6. 外接8dBiL天线时读取距离超12米，支持超20米远距读取。
7. 峰值询查速度＞350张/秒。
8. 标签缓存容量1000张@96bit EPC，支持EPC和TID两种防冲突模式。
9. 提供11种链路模式与三种智能盘存模式，支持应答模式和自动实时询查模式。
10. 配备4路SMA型天线接口（支持单独配置天线功率），可灵活拓展读写范围。
11. 供电+4.5V～+5.5V，低功耗设计；配备4路GPIO接口（2输入2输出）与RS232串行通讯接口（3.3V TTL电平）。
12. 外置散热片，采用空气冷却散热，保障长时间稳定运行。
主要应用场合
读写器与嵌入式系统开发
作为核心射频组件，可快速集成到读写器与嵌入式系统中，满足多行业RFID应用需求。
智能柜应用
四通道天线设计适配智能档案柜、工具柜、耗材柜等场景，实现柜内物品的精准盘点与追踪。
资产定位监控
支持外接高增益天线，实现远距离资产识别与实时定位监控。
技术参数
物理参数
- 型号：UR3153
- 尺寸：77mm×51mm×7.7mm
- 重量：160g
电气参数
- 电源电压：DC 5V（极限6V）
- 工作电流：1.5A（最大1.65A）
- 工作湿度：< 95% @ 25℃ 无凝露
- 工作温度：-20℃ ~ +55℃
- 存储温度：-20℃ ~ +85℃
接口参数
- GND：地，共2组（底面焊盘序号1）
- VCC：电源，共2组（底面焊盘序号2）
- GPO1/GPO2：通用输出口（3.3V TTL电平）
- GPI1/GPI2：通用输入口（3.3V TTL电平）
- BUZZER：蜂鸣器输出（高电平有效）
- RXD/TXD：串行通讯数据输入/输出（3.3V电平）
- Reserved：保留接口，共2组
- EN：使能端（高有效）
- RS485_CTRL：RS485方向控制
射频参数
- 接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
- 工作频率：840-960MHz（可按不同国家或地区要求调整）
- 输出功率：5-35dBm
- 输出功率精度：+/- 1dB
- 接收灵敏度：< -75 dBm
- 天线连接保护：支持天线自动微调谐和天线失效检测
- 标签信号检测：支持信号RSSI值检测
开发参数
- 指令集：提供C语言指令集
- Demo：提供C#、delphi、JAVA等语言演示软件及源代码
- Dll库：提供C#、VB、JAVA等语言库及库说明
相关应用案例
超高频RFID设备用于智能档案柜
超高频RFID设备用于工业洗涤管理
超高频RFID设备用于智能工具柜
超高频RFID设备用于智能制造料车管理
超高频RFID设备用于智能仓储电表成箱识别
做RFID项目，最怕三件事：设备在特定场景"不灵"、方案"纸上谈兵"、售后找不到人。我们不是"甩手掌柜"，这些坑，我们帮您提前避掉。
用20年项目经验帮您优化方案、避开陷阱，给出场景化的产品选型与实施方案，确保项目一次成功。
开放技术，共享经验，深度协作。输出十余年沉淀的RFID高频与超高频实战经验，助您项目快速验收。
从选型到上线全程支持，24小时内响应售后，直接对话经验丰富的工程师，不让您独自面对难题。
我们拒绝把客户当"小白鼠"，不做理论派，所有方案都经过实战检验。十余年来，协助超500家系统集成商成功落地超800个中大型项目，超20家客户合作超过8年——因为我们不是卖完就走的供应商，是同舟共济的伙伴。
您只需专注客户与方案，技术实现与产品交给我们。项目遇到问题，我们一定在场。项目做成了，我们自然长期合作，把蛋糕一起做大。欢迎随时聊聊您的需求或困惑。

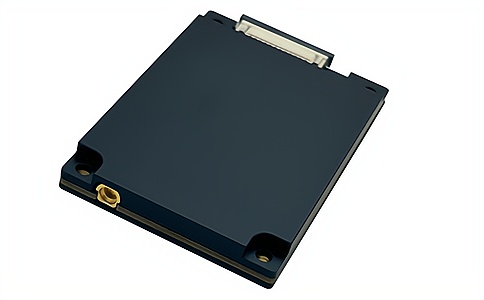

UR3153超高频读写器相关产品
