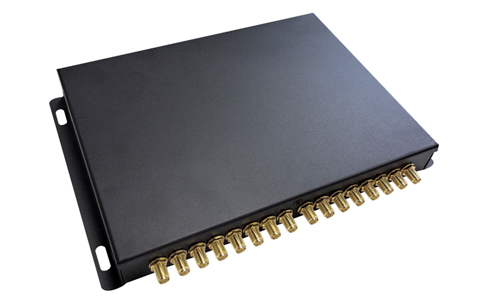

IMPINJ智能柜应用多天线RFID设备UR8188

UR8188是一款基于IMPINJ(英频杰) E710高性能引擎打造的十六通道超高频电子标签读写器，领先支持Gen2X增强性能，峰值标签询查速度＞1000张。该设备配备16路外接SMA高增益高隔离天线接口（可单独配置功率），搭配UA1313天线适配智能柜、UA2626大增益天线适配资产监管，支持EPC和TID两种防冲突模式及11种链路模式，广泛应用于仓储物流管理、各类智能柜、智能货架及设备资产监管等RFID应用领域。

核心功能特点

1. 基于IMPINJ E710芯片深度开发，充分支持Gen2X增强性能。

2. 全面兼容ISO18000-6C EPC CLASS1 G2标准电子标签。

3. 工作频率840～960MHz，可按不同国家或地区要求调整。

4. 支持广谱跳频(FHSS)或定频发射方式，自带RSSI功能，抗干扰能力强。

5. 输出功率达至33dBm（可调，每天线可单独配置功率）。

6. 电子标签询查速度达至1000张/秒，标签缓存区1000张@96bit EPC。

7. 支持EPC和TID两种防冲突模式，提供11种不同链路模式。

8. 内置三种智能盘存模式，支持应答模式和自动实时询查模式。

9. 配备16路外接SMA高增益高隔离天线接口（支持单独配置功率），搭配UA1313天线适配智能柜、UA2626大增益天线适配资产监管。

10. 支持天线自动微调谐和天线失效检测，另有4口、8口接口选择。

11. 支持两路开关量输入，两路继电器输出。

12. 低功耗设计，单＋9V电源供电，可订制POE供电。

13. 支持RS232、RJ45（TCP/IP），可订制蓝牙、WIFI等接口。

主要应用场合

仓储物流管理

多通道天线覆盖仓储区域，批量识别物资标签，实现出入库管理与库存盘点。

智能柜与智能货架

16路天线接口可覆盖大型智能柜、货架的多层区域，实现物品实时盘点与库存预警。

设备资产监管

搭配UA2626大增益天线对资产存放区域进行实时识别，实现全方位资产监管，防止资产流失。

智能档案柜与耗材柜

适用于智能档案柜、智能耗材柜管理，多通道识别档案与耗材标签，实现存取记录自动追踪。

技术参数

物理参数

• 型号：UR8188
• 尺寸：210mm×140mm×26mm（孔位中心点：200mm×105mm，5mm×10mm腰孔）

电气参数

• 电源电压：DC 9V（宽电压9-24V）
• 工作电流：0.5A（最大1.2A）
• 工作温度：-20℃ ~ +55℃
• 存储温度：-20℃ ~ +85℃
• 工作湿度：< 95% @ 25℃ 无凝露

接口参数

• 网络接口：10M/100M自适应以太网
• DB9接口：1：NC（保留）；2：TXD（串行通讯数据输出）；3：RXD（串行通讯数据输入）；4：NC（保留）；5：GND（信号地）；6-9：NC（保留）
• GPIO接口：1：Input1 1-（开关量输入1）；2：Input1 1+（开关量输入1）；3：Input2 2-（开关量输入2）；4：Input2 2+（开关量输入2）
• GPIO接口：5：NO1（继电器1常开端）；6：CM1（继电器1公共端）；7：NO2（继电器2常开端）；8：CM2（继电器2公共端）

射频参数

• 接口协议：EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C / ISO 18000-6B
• 工作频率：840-960MHz（可按不同国家或地区要求调整）
• 输出功率：0-33dBm
• 输出功率精度：+/- 1dB
• 接收灵敏度：< -85 dBm
• 天线连接保护：支持天线自动微调谐和天线失效检测
• 标签信号检测：支持信号RSSI值检测

读取参数

• 标签盘点峰值：峰值标签询查速度＞1000张
• 读取距离：0-15米（依据电子标签和天线不同参数调整）

开发参数

• 指令集：提供C语言指令集
• Demo：提供C#、JAVA等语言演示软件及源代码
• Dll库：提供C#、VB、JAVA等语言库及库说明
• 固件升级：支持个性化的固件升级

应用案例展示

IMPINJ智能柜多天线接口RFID设备UR8188用于智能档案柜

IMPINJ智能柜多天线接口RFID设备UR8188用于智能耗材柜

RFID设备UR8188用于智能药品柜

RFID设备UR8188用于工业洗涤管理

RFID设备UR8188用于智能工具柜

RFID设备UR8188用于智能制造料车管理
